MSX-Audio
Примеры звучания
icon okna.png
Ducktales (Emphasys, 1994)
icon okna.png
FAMILY STADIUM (1989)
icon okna.png
icon okna.png
icon okna.png
icon okna.png

MSX-Audio - стандарт на звуковые карты для компьютеров стандарта MSX, созданный в 1985 году. Всего было выпущено три устройства этого стандарта: Panasonic FS-CA1 MSX-Audio, Toshiba HX-MU900 MSX Music System и Philips NMS-1205 Music Module.

Устройства разработаны на основе микросхемы звукогенератора Yamaha Y8950, специально разработанной для этой цели. Y8950 совместима с микросхемой YM3526 (OPL1), но имеет возможности для воспроизведения цифрового звука с ADPCM-сжатием.

Устройства MSX-Audio выполнялись в виде картриджа, устанавливаемого в один из слотов компьютера.

Возможности устройств MSX-Audio[править]

Общие возможности[править]

FM-синтез:

  • 9 каналов 2-х операторного синтеза
  • может работать в режиме 6-канального синтезатора с 4 ударными инструментами
  • Любой инструмент может изменяться пользователем (в отличии от MSX-Music)
  • Одна доступная форма сигнала генераторов - синусоидальная

Цифровой звук:

  • Один 8-разрядный канал воспроизведения цифрового звука, сжатого методом ADPCM
  • Максимальная частота дискретизации 16 КГц

Стереозвучания нет.

Устройства[править]

Panasonic FS-CA1 MSX-Audio[править]

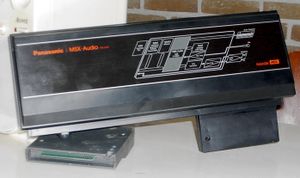

Panasonic FS-CA1 MSX-Audio

Panasonic FS-CA1 MSX-Audio

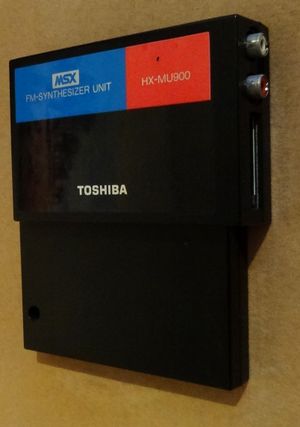

Toshiba HX-MU900 MSX Music System

Toshiba HX-MU900 MSX Music System

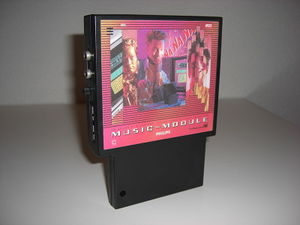

Philips NMS-1205 Music Module

Philips NMS-1205 Music Module

Первое устройство, реализовавшее стандарт и его установившее.

  • 4 КБ ОЗУ для хранения ADPCM-семплов
  • 64 КБ ПЗУ с демонстрационными семплами
  • 64 КБ ПЗУ со встроенным программным обеспечением:
    • Synthe Music Editor
    • MSX Audio BIOS/BASIC
  • Разъём для подключения музыкальной клавиатуры Toshiba HX-MU901
  • Разъём формата big jack для подключения микрофона
  • Выключатель, отключающий встроенное программное обеспечение

Toshiba HX-MU900 MSX Music System[править]

  • ОЗУ для семплов отсутствует
  • 32 КБ ПЗУ со встроенным программным обеспечением:
    • Synthe Music Editor
  • Разъём для подключения музыкальной клавиатуры Toshiba HX-MU901

Philips NMS-1205 Music Module[править]

Устройство продавалось только в Европе

  • 32 КБ ОЗУ для хранения ADPCM-семплов
  • MIDI-интерфейс (разъёмы In/Out/Thru)
  • Разъём для подключения музыкальной клавиатуры Philips NMS-1160
  • Встроенный монофонический микрофон (автоматически отключается при подключении внешнего источника сигнала)
  • Разъём для подключения внешнего микрофона
  • Регулятор громкости
  • ПЗУ со встроенным программным обеспечением:
    • Music-BOX
