Ricoh 2A03
(перенаправлено с «2a03»)

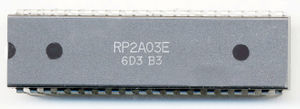

Ricoh 2a03

Ricoh 2a03 - процессор, установленный в консоль третьего поколения Nintendo Famicom/NES, является модификацией процессора MOS 6502. Модификация заключается в наличии 22-х отображаемых на память порта ввода-вывода, управляющими присутствующими в составе микросхемы программируемым генератором звука, простейшим контроллером прямого доступа к памяти (ПДП), таймером с возможностью генерации прерываний, а также портом джойстиков.

Генератор звука в составе процессора Ricoh 2a03 имеет следующие возможности:

  • два равноценных канала, генерирующие прямоугольные импульсы. Имеют возможность изменения частоты, громкости и скважности импульсов;
  • Один канал, генерирующий треугольные импульсы. Не имеет регулировки громкости;
  • Один шумовой канал;
  • 7-разрядный ЦАП, данные для которого кодируются методом DPCM и могут передаваться контроллером ПДП.

Все игры для NES (североамериканской и европейской версии Famicom) имеют музыку, написанную чисто под 2a03, так как использование антипиратского чипа лишило разработчиков возможности расширять музыкальные возможности приставки.

Варианты

  • Ricoh 2A07 / RP2A07 - PAL-версия процессора Ricoh 2a03

Воспроизведение 7-bit PCM

В большинстве игр использовались однобитные DPCM-семплы, поскольку воспроизведение 7-bit PCM требовало больших ресурсов, как процессорных (игровой процесс тормозился на время проигрывания семпла), так и место на картридже.

Action 52 Title Screen
Ski or Die 2 Title Screen
Battletoads Pause Beat
Demo: Teenage Mutant Ninja Turtles Opening
Demo: Higurashi no Naku Koro ni Kai Opening
Tori PCM Anime Demo
PCM Stream generation of Famicom
rickroll
